气相色谱仪热导检测器TCD介绍

发布时间：2018-03-06

热导检测器(TCD)是由传统的气体分析仪发展而来的最早使用在气相色谱仪上的检测器。它简单、稳定、几乎能检测到所有的分析物使其至今仍然应用广泛，特别是用在分析无机化合物和永久性气体。TCD检测器是一种有两个池腔的可加热金属块(通常是不锈钢)。每个池腔内含有一个由高热敏电阻系数的金属制成的热丝，一般为铼丝或钨丝。这两个热丝可以连接到惠斯通电桥上。当色谱流出物从测量池腔中流出的同时纯的载气(或参考气体)从另外一个热丝(参考池腔)流出。

当流过两个热丝的气体相等时导热系数相等热损失也相等，惠斯顿电桥平衡、响应信号为零。如果载气中含有洗脱分析物，测量池腔中气体的导热系数改变，两个热丝的热散失不平衡，需要施加一个电流来平衡惠斯顿电桥。这种电流为记录信号。所施加的电流大小与流出物中分析物的浓度有关。池腔的大小是确定检测器灵敏度的关键，适用气相填充柱检测器的池腔体积为140μl。这些设备不适用于窄孔的毛细管柱，池腔体积需要大幅减小。一些制造商设计单池腔的设备，此设备池腔体积很小(约5μl)，可使用在毛细管柱中，单热丝上的参考和测量电阻切换到大约5-10Hz。超小型检测器被刻蚀到硅晶片上使用，但不常用。

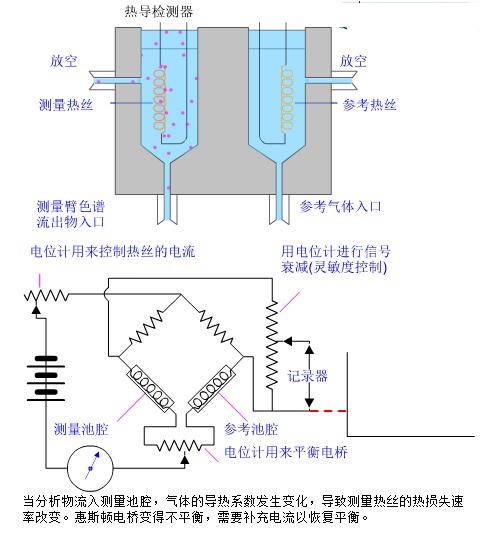

1、双丝热导

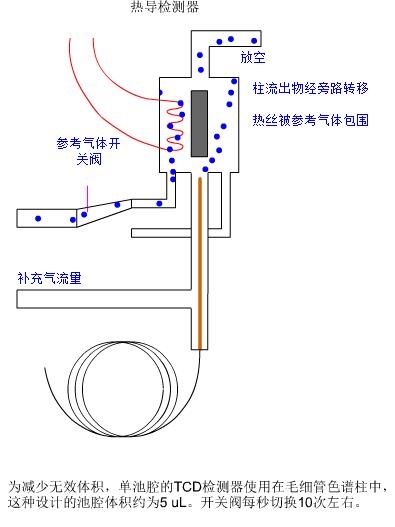

2、单丝热导
